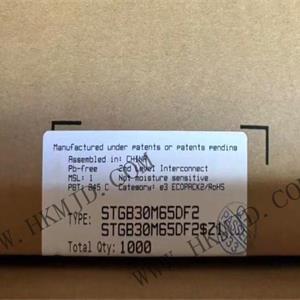

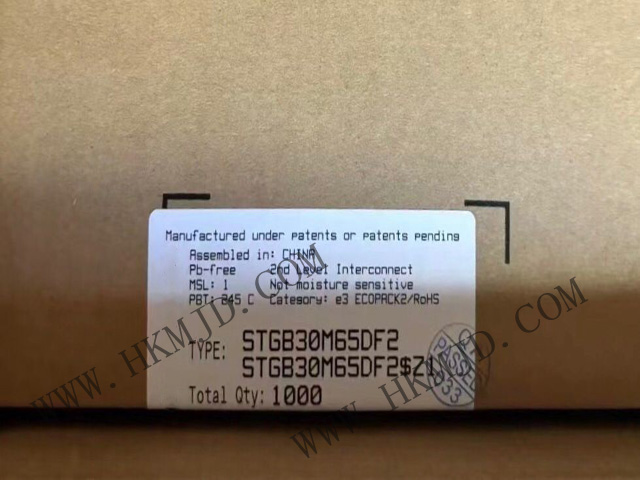

STGB30M65DF2 是一款N溝道IGBT（絕緣柵雙極型晶體管），采用TO-263-3（D2PAK）封裝，適用于高功率開關應用，如電機驅動、電源轉換和工業控制系統。該器件基于溝槽型場截止（Trench Field Stop）技術，具有650V高耐壓和60A連續集電極電流能力，提供低導通損耗（2V @ 15V, 30A）和快速開關特性（31.6ns開啟/115ns關斷），適用于高效能電源管理設計。

STGB30M65DF2 特性

? 最大結溫：TJ = 175 °C

? 最小短路耐受時間：6 μs

? VCE(sat) = 1.55 V（典型值）在 IC = 30 A 時

? 參數分布緊密

? 更安全的并聯

? 正的 VCE(sat) 溫度系數

? 低熱阻

? 軟且恢復速度極快的反并聯二極管

STGB30M65DF2 規格參數

集電極-發射極電壓： 650V

連續集電極電流：60A

脈沖集電極電流：120A

導通電壓： 2V @ 15V，30A

最大功率耗散：258W

柵極電荷：80nC

開關能量：300μJ（開），960μJ（關）

反向恢復時間：140ns

工作溫度范圍：-55°C 至 +175°C

封裝類型：TO-263-3（D2PAK）

STGB30M65DF2 應用

? 電機控制

? 不間斷電源（UPS）

? 功率因數校正（PFC）

? 通用逆變器
